Karamihan sa mga artikulo ng WPC pergola ay nakatuon sa hitsura at mababang pagpapanatili. Iilan lamang ang tumutugon sa mga tanong sa istruktura na tumutukoy kung mananatili pa rin ang isang pergola — at pantay pa rin — pagkatapos ng limang taon ng thermal cycling at wind load.
Sinasaklaw ng gabay na ito ang panig ng engineering: maximum span para sa mga profile ng WPC, mga allowance ng thermal expansion, mga kinakailangan sa footing, at kung paano inihahambing ang istruktura ng WPC sa aluminum at timber. Ito ay isinulat para sa mga kontratista, tagatukoy, at mga inhinyero ng proyekto na kailangang gumawa ng matalinong mga desisyon sa istruktura.
Tala ng may-akda:Ang data ng span sa gabay na ito ay batay sa panloob na pagsubok ng Necowood at na-publish na mga detalye ng materyal. Para sa mga pagkalkula ng istrukturang partikular sa proyekto, palaging kumunsulta sa isang kwalipikadong inhinyero sa istruktura.
1. Pinakamataas na Rafter Span para sa WPC Pergolas

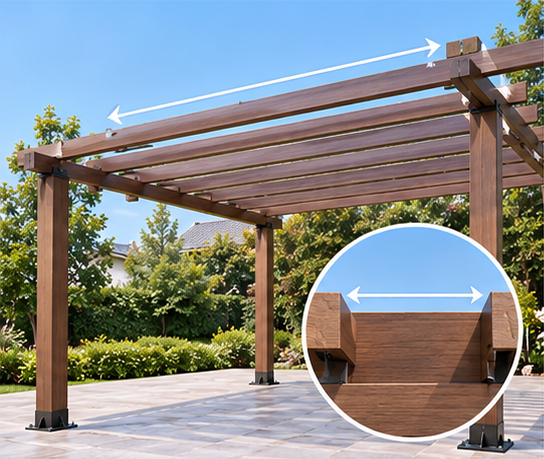

Ang rafter span ay sinusukat sa pagitan ng mga suporta. Ang paglampas sa maximum span ay nagiging sanhi ng sagging at structural fatigue.
Ang nag-iisang pinakamahalagang limitasyon sa istruktura ngWPC pergolasay span. Ang WPC ay hindi gaanong matigas kaysa sa aluminyo o bakal, na nangangahulugang ang mga rafters at beam ay dapat suportahan sa mas maikling pagitan.
Karaniwang WPC rafter span2.5m – 3.0m (walang mid-support)
aluminyo rafter span4.0m+ (walang mid-support)
Timber rafter span3.0m – 4.0m (depende sa species)
WPC na may aluminum core3.5m – 4.5m (depende sa seksyon)
Para sa mga span na higit sa 3m na may karaniwang mga profile ng WPC, available ang mga sumusunod na opsyon:
- Mas malalaking seksyon ng WPC— dagdagan ang lalim ng profile ng rafter (hal., mula 50mm hanggang 80mm depth) upang mapabuti ang higpit.
- Suporta sa mid-beam— magdagdag ng gitnang sinag upang hatiin ang epektibong span.
- aluminyo core-reinforced WPC— gumamit ng isang profile ng WPC na may panloob na insert na aluminyo, pinagsasama ang hitsura ng kahoy na may lakas ng istruktura.
2. Thermal Expansion: Ang 3–5mm na Panuntunan

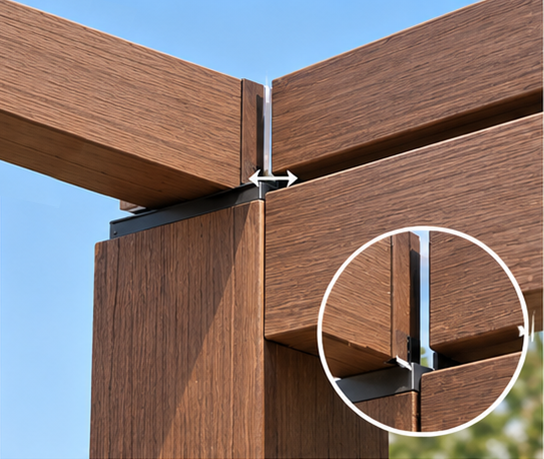

Ang mga puwang ng pagpapalawak ay dapat na iwan sa mga dulo ng rafter at mga koneksyon ng beam-to-post upang mapaunlakan ang thermal movement.
Lumalawak at kumukontra ang WPC sa mga pagbabago sa temperatura. Ito ay hindi isang depekto — ito ay isang materyal na ari-arian na dapat na idinisenyo para sa. Ang praktikal na kahihinatnan ay ang mga rafters at beam ay hindi maaaring maipit nang mahigpit laban sa mga poste o solidong istruktura.
Kinakailangan ng Expansion Gap
Minimum na puwang sa mga dulo ng rafter:3–5mm
Minimum na agwat sa beam-to-post na mga koneksyon:3–5mm
Coefficient ng pagpapalawak (Necowood Gen-2):Mas mababa sa 0.035 mm/m·°C
Coefficient ng pagpapalawak (karaniwang WPC):0.05–0.06 mm/m·°C
Sa expansion coefficient ng Necowood na mas mababa sa 0.035 mm/m·°C, ang isang 3m rafter na nakakaranas ng 40°C temperature swing ay lumalawak nang humigit-kumulang4.2mm. Ang 3–5mm gap ay tinatanggap ang paggalaw na ito nang hindi nagiging sanhi ng buckling o joint separation.
3. Disenyo ng Subframe: Mga Post, Beam, at Rafter

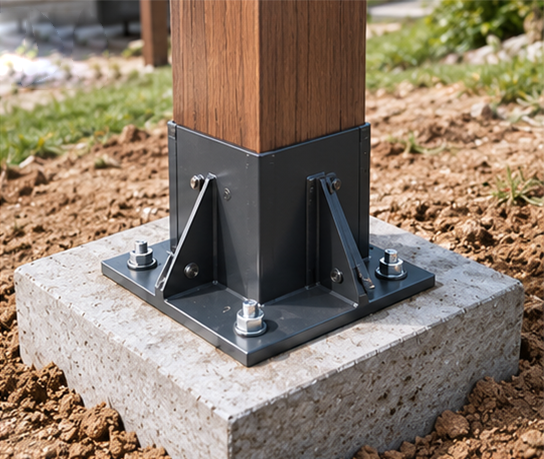

Mag-post ng mga anchor na naayos sa mga kongkretong footings - ang istrukturang pundasyon ng pergola.

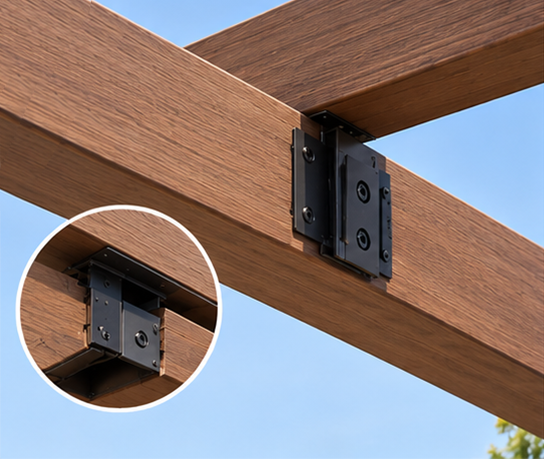

Ang mga nakatagong connector bracket ay nagse-secure ng mga rafters sa mga beam para sa malinis at walang turnilyo na pagtatapos.
Pagkatapos ng Pag-install
Ang mga post sa WPC ay mga guwang na profile. Dapat na naka-sleeve ang mga ito sa mga panloob na suportang metal (bakal o aluminyo) na naka-angkla sa mga kongkretong patong. Ang metal core ay nagdadala ng structural load; ang manggas ng WPC ay nagbibigay ng hitsura. Ang mga post anchor ay naayos sa kongkretong slab gamit ang expansion bolts.
Beam-to-Post na Koneksyon
Ang mga pangunahing beam ay ikinakapit sa tuktok ng mga poste at sinigurado ng hindi kinakalawang na asero na bolts na dumadaan sa parehong WPC beam at sa panloob na suportang metal. Ang mga butas ng piloto ay dapat na drilled upang maiwasan ang paghahati. Mahalaga ang hindi kinakalawang na asero — ang mga galvanized bolts ay kaagnasan at magiging sanhi ng mga kalawang na guhitan.
Rafter Spacing
Ang mga rafters o louvers ay karaniwang may pagitan30–40cmmga pagitan. Ang mga nakatagong connector bracket ay ginagamit upang i-secure ang mga rafters sa mga beam. Ang mga rafters ay hindi dapat mahigpit na naka-jam — ang 3–5mm expansion gap ay nalalapat din dito.
4. WPC vs Aluminum vs Timber: Matapat na Paghahambing
Ang WPC ay nakaupo sa pagitan ng troso at aluminyo sa parehong gastos at pagganap ng istruktura. Ang talahanayan sa ibaba ay nagbubuod ng mga pangunahing pagkakaiba.
Max span (karaniwan)WPC: 2.5–3m · Aluminyo: 4m+ · Timber: 3–4m
TimbangWPC: ~9 kg/m² · Aluminyo: ~5 kg/m² · Timber: ~14 kg/m²
Thermal expansionWPC: Mataas (nangangailangan ng mga puwang) · Aluminum: Katamtaman · Timber: Mababa
paglaban sa kaagnasanWPC: Mahusay · Aluminum: Mahusay · Timber: Mahina
PagpapanatiliWPC: Wala · Aluminum: Taunang hugasan · Timber: Mantsa/seal bawat 2–3 taon
Gastos (3m x 4m)WPC: €1,000–€2,400 · Timber: €800–€2,000 · Aluminum: €2,200–€4,000
Nakabatay ang mga hanay ng gastos sa na-publish na data ng supplier at sa mga rekord ng proyekto ng Necowood noong 2026. Ang aktwal na pagpepresyo ay depende sa laki ng profile, pagtatapos, dami ng order, at rehiyon.
5. Mga Pamantayang Pangrehiyon para sa Mga Proyekto ng WPC Pergola
Ang mga istraktura ng WPC pergola ay dapat sumunod sa mga lokal na code ng gusali. Ang mga sumusunod na pamantayan ay karaniwang tinutukoy sa mga detalye ng proyekto sa mga pangunahing merkado:
📋 Mga Regional Code at Pamantayan
🇺🇸 US ASTM D7032 Standard na detalye para sa pagtatatag ng mga rating ng pagganap para sa wood-plastic composite deck boards at guardrail system
🇺🇸 US ASTM E330 Pagsubok sa pagganap ng istruktura ng mga panlabas na pader at istruktura sa ilalim ng pare-parehong static na presyon ng hangin
🇪🇺 EU EN 1991-1-4 Eurocode 1 — Mga aksyon sa mga istruktura, pagkarga ng hangin. Tinutukoy ang pinakamababang rafter spacing at anchor bolt sizing
🇪🇺 EU EN 15534 Mga composite na gawa sa cellulose-based na materyales at thermoplastics — detalye para sa mga profile at panel
🇦🇺 AU AS/NZS 1170.2 Mga aksyon sa disenyo ng istruktura — pagkilos ng hangin. Kritikal para sa mga rehiyon sa baybayin at malakas ang hangin sa Australia at New Zealand
🇦🇺 AU AS 1720.1 Mga istraktura ng troso - mga pamamaraan ng disenyo. Ginamit bilang sanggunian para sa mga istrukturang seksyon ng pinagsama-samang mga post
Tala ng proyekto:Palaging kumpirmahin ang naaangkop na pamantayan sa lokal na awtoridad na may hurisdiksyon (AHJ) bago tapusin ang disenyo ng istruktura. Malaki ang pagkakaiba-iba ng mga kinakailangan sa pagkarga ng hangin sa pagitan ng mga rehiyon sa loob, baybayin, at cyclonic.
6. Pag-install: Hakbang-hakbang para sa mga Kontratista

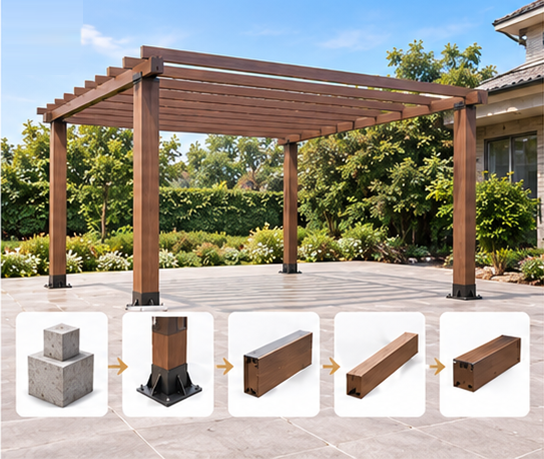

Pagkakasunud-sunod ng pag-install ng pergola: footings → posts → beams → rafters → caps at trims.
- Markahan ang layout— gumamit ng mga string at isang tool sa pag-level upang matiyak ang perpektong parisukat. Kumpirmahin ang mga posisyon ng mga post anchor.
- Mga secure na post anchor— ayusin ang heavy-duty na steel o aluminum post anchor sa kongkretong slab o footings gamit ang expansion bolts.
- Mga post sa manggas ng WPC— i-slide ang guwang na mga poste ng WPC sa ibabaw ng panloob na mga suportang metal. Tiyaking maayos ang mga post.
- I-mount ang mga pangunahing beam— i-clamp ang mga WPC beam sa mga poste, mag-drill ng mga pilot hole, at i-secure gamit ang mga stainless steel bolts.
- Mag-install ng mga rafters— i-secure ang mga nakatagong bracket sa mga beam, pagkatapos ay ilagay ang WPC rafters sa lugar. Mag-iwan ng 3–5mm expansion gaps sa mga dulo ng rafter.
- Mag-install ng mga takip at trim— magkasya ang mga post cap at trim na palda upang itago ang mga base bolts at itaas na mga bakanteng. Suriin ang buong istraktura na may isang antas.
Mga Madalas Itanong
Ano ang maximum na rafter span para sa isang WPC pergola?
Para sa karaniwang mga profile ng WPC pergola, ang maximum na rafter span na walang mid-support ay karaniwang 2.5m hanggang 3m. Ang aluminyo ay maaaring sumasaklaw ng 4m o higit pa. Para sa mga span na higit sa 3m, tukuyin ang mas malalaking seksyon ng WPC, magdagdag ng mid-beam, o gumamit ng aluminum core-reinforced na mga profile ng WPC.
Gaano karaming thermal expansion ang dapat pahintulutan sa isang WPC pergola?
Ang pinakamababang expansion gap na 3–5mm ay dapat na iwan sa mga dulo ng rafters at sa lahat ng nakapirming gilid. Binabawasan ng pag-stabilize ng Gen-2 ng Necowood ang thermal expansion sa ibaba 0.035 mm/m·°C, humigit-kumulang 30% na mas mababa kaysa sa karaniwang WPC.
Ang isang WPC pergola ba ay kasing lakas ng isang aluminyo pergola?
Hindi. Ang aluminyo ay mas malakas sa istruktura kaysa sa WPC sa ilalim ng mga span load. Ang karaniwang aluminyo ay sumasaklaw ng 4m o higit pa; karaniwang WPC ay sumasaklaw ng 2.5–3m. Gayunpaman, nag-aalok ang WPC ng mas mainit, parang kahoy na hitsura. Para sa mas mahabang span na may hitsura ng kahoy, tukuyin ang mga profile ng WPC na may panloob na aluminum reinforcement.
Ano ang disenyo ng subframe para sa isang WPC pergola?
Ang isang WPC pergola subframe ay binubuo ng mga poste na nakalagay sa mga kongkretong footing, mga pangunahing beam na naayos sa mga poste, at mga rafters o louvers na sumasaklaw sa mga beam. Ang pagitan ng rafter ay karaniwang 30–40cm. Ang mga nakatagong connector bracket ay nagse-secure ng mga rafters para sa screw-free finish.
Aling mga pamantayan ng gusali ang nalalapat sa mga proyekto ng WPC pergola?
Kasama sa mga karaniwang pamantayan ang ASTM D7032 (US), ASTM E330 (US), EN 1991-1-4 (EU wind load), EN 15534 (EU WPC specification), at AS/NZS 1170.2 (Australia/NZ wind actions). Palaging kumpirmahin ang naaangkop na pamantayan sa lokal na awtoridad na may hurisdiksyon.
Maaari bang maglagay ng WPC pergola sa balkonahe o rooftop?
Oo. Ang WPC ay mas magaan kaysa sa troso o bakal, na nagpapababa ng karga sa mga balkonahe at mga bubong. Ang pergola ay dapat na naka-angkla sa structural slab, hindi lamang sa ibabaw na tapusin. Ang wind uplift ay kritikal sa mga elevated installation — mas malapit na rafter spacing at mas mabibigat na anchor bolts ay maaaring kailanganin.
Ano ang pagkakaiba sa gastos sa pagitan ng WPC at aluminyo pergolas?
Ang WPC pergolas ay karaniwang nagkakahalaga ng 30–50% na mas mababa kaysa sa aluminyo sa materyal na batayan. Ang isang 3m x 4m WPC pergola ay nagkakahalaga ng humigit-kumulang €1,000–€2,400, kumpara sa €2,200–€4,000 para sa aluminum.
Ang isang WPC pergola ba ay nangangailangan ng isang kongkretong footing?
Oo. Ang mga poste ng WPC ay dapat na naka-angkla sa mga kongkretong footing o isang structural slab. Para sa freestanding pergolas, kailangan ang mga kongkretong footing sa bawat lokasyon ng post. Ang mga pergolas na nakakabit sa dingding ay nangangailangan pa rin ng mga footing para sa mga panlabas na poste.
